Типова конструкція

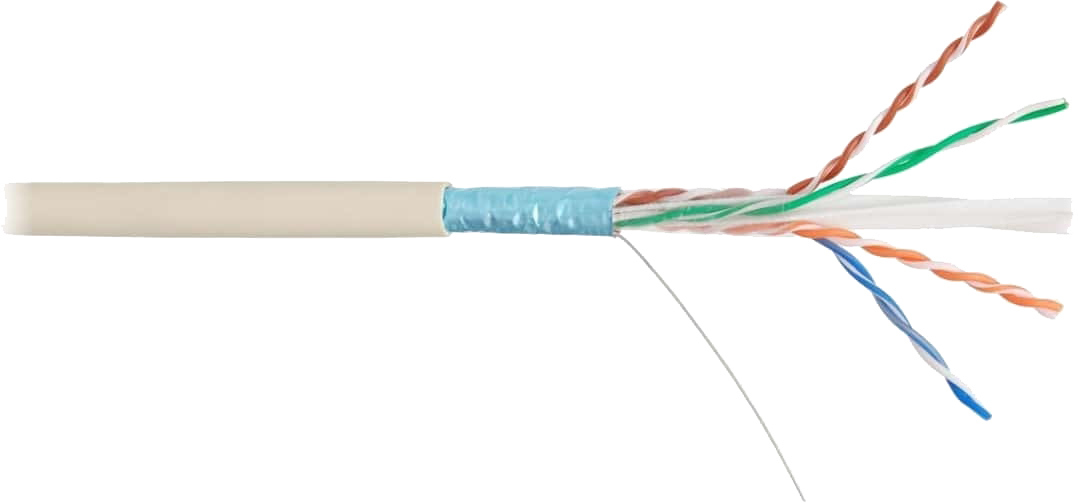

Структура кабелю
1. Струмопровідна жила (СПЖ): мідний відпалений дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками та з такою колірною ідентифікацією:
- пара 1: біло-синя/синя
- пара 2: біло-жовтогаряча/жовтогаряча
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Роздільник пар (кордель): ПЕ або LSFRZH
5. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
6. Екран осердя: алюмополімерна стрічка (металом всередину)
7. Дренажний провідник: мідний луджений дріт діаметром 0.4 мм (під екраном)
8. Оболонка: ПВХ, LSZH або LSFRZH
Стандарти/ТУ
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-5-1, ТУ У 27.3-05758730-097:2018
Вимога до кабельної проводини: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Пожежна безпека:
- ПВХ: ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2
- LSZH: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
- LSFRZH: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
Основні техніко-експлуатаційні характеристики
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -20 °C...+60 °C
Радіус вигину: ≥10 діаметрів кабелю
Зусилля розтягування: ≤ 85 Н
